ELECTROSTATICA

COLEGIO BAUTISTA MIES

GUIA PARA PRACTICAS DE CIENCIA  2º Bato. Gral. Prof. Adalberto Hernández

ELECTROSTÁTICA (Pág. 38-39)

1.¿Quién fue y que y aportes dio Tales de Mileto?

2.¿Qué significa electrón?

3.¿Qué es el ámbar?

4.¿Qué es un átomo neutro?

5.¿Qué es un átomo electrificado?

6. ¿Qué estudia la electrostática?

7.Según su texto: ¿Cuál fue el aporte de Du Fray?

8.¿Cuál fue el aporte de Benjamín Franklin?

9.¿A que conclusión se llegó después de estos aportes?

10.Las tres partículas principales del átomo ¿Cuáles son? y ¿Cuáles son sus cargas eléctricas en cada una de ellas?

11.¿En que consiste la ley de la conservación de la energía?

12.Haga el dibujo del átomo que tiene en su pagina y colóquele sus nombres y la carga que posee cada uno de los tres?

13. Haga el dibujo de la ley de las cargas con su explicación al pié.

14.¿Qué es la hermatita?

15.¿Qué es un electroscopio?

Describa y Grafique las tres formas de cargar un cuerpo, según su texto.

COLEGIO BAUTISTA MIES

GUIA PARA PRACTICAS DE LABORATORIO           DE  FÍSICA.                                    Fecha...................



Nombre del alumno: __________________________________________________2º Bato. Gral.

Prof. Adalberto Hernández

PRINCIPIO DE ARQUIMIDES.-

BASES TEORICAS.-

A los gases y los líquidos se les da nombre genérico de FLUIDOS con lo cual se quiere decir

que no tienen forma definida como los sólidos sino que fluyen ó sea se escurren fácilmente bajo la acción de la más pequeña fuerza.

Al terminar esta práctica se llega a las siguientes conclusiones:

1.- Al sumergir en un líquido un cuerpo sufre un empuje ascendente que da lugar a una aparente perdida de peso

2.- El valor de ese empuje ascendente es igual al peso de una cantidad de líquido de volumen igual al volumen del cuerpo sumergido. El valor de este empuje se puede obtener en forma numérica.

Todo cuerpo sumergido en el interior de un liquido sufre un empuje ascendente

igual al peso del liquido desalojado

EJERCICIO  PRACTICO

La Balanza Hidrostática.-

·         El profesor le presentara un tipo de balanza llamada BALANZA HIDROSTATICA.

·         Es un dispositivo consistente en una balanza de brazos iguales con dos pequeños platillos y un pie o soporte alto. Uno de los platillos lleva en su parte inferior un gancho del que suspende un cilindro sólido. A que encaja en otro cilindro hueco  B, de tal manera que podemos decir que el volumen de A es exactamente igual a  volumen del cilindro B.

·         Se equilibra la balanza, el cilindro macizo colgado debajo del platillo y sobre el cilindro hueco.

·         Al sumergir el cuerpo sólido en agua se desequilibra la balanza. Para restaurar el equilibrio se llena de agua el vaso que esta sobre el platillo, encontrándose que al estar completamente lleno el vaso se vuelve a establecer el equilibrio.

De la experiencia anterior podemos decir que:

·         Un cuerpo sumergido en un líquido aparentemente  pierde peso .

·         Un cuerpo dentro de un líquido recibe un empuje ascendente

C U E S T I O N A R I O:

Atendiendo el experimento observado y las explicaciones dadas, conteste lo siguiente::.

1.    Nombre del aparato que usamos

2.    En que consiste ese Principio

3.    Que sucedió cuando sumergimos el sólido al agua

4.    Que se necesitó para que la balanza volviera al equilibrio

5.    El vaso vacío  y el sólido sumergido que relación tiene

6.    Si no perdió peso el sólido sumergido a que se debe que se levanto

7.    ¿A que es equivalente la cantidad de agua que se utilizo para la que la balanza volviera

      al equilibrio?.

8.      ¿ Como pudo comprobar que el volumen del sólido es igual al agua que se le echo a vaso   vacío.?

9.      Dibujen forma esquemática la balanza hidrostática colocándole sus nombres.

COLEGIO BAUTISTA MIES

GUIA DE LABORATORIO DE FÍSICA.- 2º. Bato. Gral.                                                     Prof. Adalberto Hernández

Objetivo: Con ayuda de una serie de esquemas que dibujará en su cuaderno, el alumno pueda distinguir los principios vistos de los fluidos en reposo. El Principio de Pascal y la Presión. .

EJEMPLOS DE PRINCIPIO DE PASCAL

Principio de Pascal: "Un cambio en la presión en un fluido encerrado, se transmite íntegramente a cualquier punto del fluido y a las paredes del recipiente que lo contiene".

*        El Principio de Pascal se manifiesta en el uso de los frenos en los diferentes vehículos.

*        La prensa  hidráulica, y es igual a la relación de las áreas. Por ejemplo, si el área del pistón de salida es 20 veces la del pistón de entrada, la fuerza se multiplica por un factor de 20; así, una fuerza de 200 Ib puede levantar un automóvil de 4000 Ib

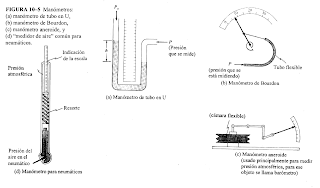

*        Medición de la presión; manómetros y barómetro

*        Se han inventado muchos dispositivos para medir la presión. El más sencillo es el manómetro de tubo abierto, que es un tubo en forma de U parcialmente lleno de un líquido, que puede ser mercurio o agua.\La presión P que se mide con la diferencia de alturas.









La presión hidrostática, por lo tanto, es la presión que ejerce el peso de un fluido en reposo. Se trata de la presión que experimenta un cuerpo por el solo hecho de sumergirse en un líquido.

El fluido ejerce una presión sobre el fondo y las paredes del recipiente y sobre la superficie del objeto sumergido en él. Dicha presión hidrostática, con el fluido en reposo, genera una fuerza perpendicular a las paredes del recipiente o a la superficie del objeto.

El peso que ejerce el líquido aumenta a medida que se incrementa la profundidad. La presión hidrostática es directamente proporcional al valor de la gravedad, la densidad del líquido y la profundidad a la que se encuentra.

La presión hidrostática (p) puede calcularse a partir de la multiplicación de la gravedad (g), la densidad (d) del líquido y la profundidad (h). En ecuación: p = d x g x h.

Si el fluido se encuentra en movimiento, ya no ejercerá presión hidrostática, sino que pasará a hablarse de presión hidrodinámica. En este caso, estamos ante una presión termodinámica que depende de la dirección tomada a partir de un punto

PRENSA HIDRULICA PARA DIBUJAR TAMAÑO CARTA

PRINCIPIO DE PASCAL

COLEGIO BAUTISTA MIES.    Materia: CIENCIAS NATURALES.                Prof. Adalberto Hernández

PRINCIPIO DE PASCAL.- Pág. 26

1.¡Como definiría el Principio de Pascal?

2.¿En que se usa mayormente el

Principio de Pascal?

3.Dibuje la primera figura de la izquierda de la página y conteste las siguientes preguntas.

4.¿La presión ejercida se transmite a todos los agujeros?

5.¿La presión es igual o diferente en cada agujero?

6.Busque en la siguiente página la definición de «embolo» y transcríbala

7.Dibuje la segunda figura de la pagina 26 y colóquele muy cuidadosamente los nombre que tiene. Que se definían bien esos nombres .

8.Escriba como se leería la siguiente expresión:



9.¿Que significa cada sigla de la expresión siguiente

                                                                        (formula de la prensa hidráulica)

10.Haga un pequeño resumen sobre la prensa hidráulica.

11.Tomando como guía el ejemplo No.1 de la pagina y siguiendo el mismo formato efectúe el siguiente problema.

Un niño levanta un automóvil de 500 N con ayuda de un elevador hidráulico. Este descansa sobre un pistón de     4000 cm² de área. Halla el valor  de la fuerza F1 que el niño ejerce, si se sabe que el área del pistón que empuja es de 20 cm².

De este problema ¿Cuál es el área del pistón pequeño?  ¿Cuál es el área de pistón grande? ¿Cuál es la fuerza que hace el Niño (F₁), ¿Qué pregunta el problema?

Sustituya valores y resuélvalo :

PRESION ATMOSFERICA

COLEGIO BAUTISTA MIES.    Materia: CIENCIAS NATURALES.                Prof. Adalberto Hernández

PRESIÓN ATMOSFÉRICA. Pág. 24-25.

1.¿Que puede decir de la densidad de la atmosfera? ¿Por qué?

2. ¿Qué es la presión atmosférica?

3.¿Donde alcanza su máximo valor la presión atmosférica?

4.¿Donde seria más alta la presión atmosférica, en Soyapango o en el Picacho del volcán de San Salvador y por qué?

5.Trascriba el cuadro donde señala la composición de la atmosfera.

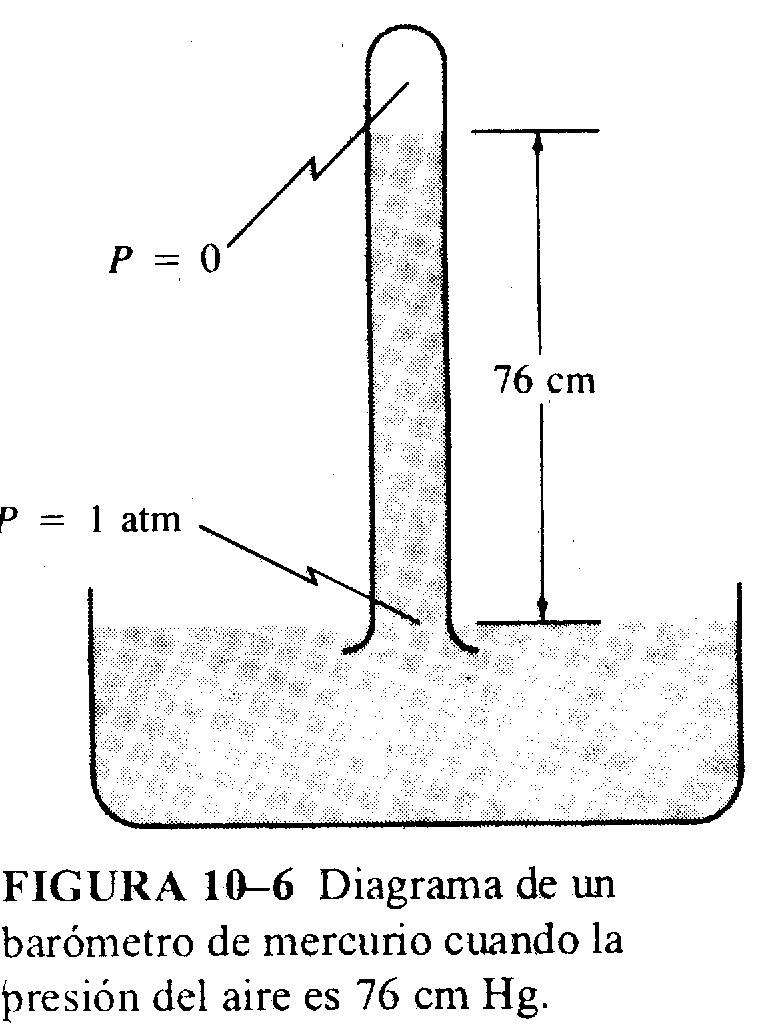

6.Escriba un pequeño resumen de la experiencia de Evangelista Torricellei  en 1643.

MEDIDA DE LA PRESIÓN ATMOSFÉRICA

7.¿Que se toma como base para medir la presión atmosférica?

OTROS INSTRUMENTOS PARA MEDIR LA PRESIÓN  ATMOSFÉRICA

8.¿Que es un barómetro?

9.Existen dos tipos de barómetros. Escriba el nombre de ello y  un pequeño resumen de cada uno.

10.Trascriba las siguientes figuras que se encuentran en su texto (deles color).

PRESION HIDROSTÁTICA

BAUTISTA MIES.    Materia: CIENCIAS NATURALES.                Prof. Adalberto Hernández

PRESIÓN HIDROSTÁTICA  Pág. 22

1.               ¿Qué es la presión hidrostática? Enmarque la respuesta anterior.

2.                Cuales son los cuatro aspectos que se deben considerar en una fuerza perpendicular a un cuerpo sumergido en un líquido. Describa cada una de ellas.

3.               Describa para que se necesitan cada una de las cinco siguientes formulas en física.

a)   b)   c)   d)      c)

4.               Escriba y describa en forma textual cada una de la cinco formulas anteriores.

5.               Con  ayuda de su texto exponga por escrito el proceso deductivo que se lleva a cabo para llegar a la formula siguiente:



6.               ¿Qué nombre recibe esta formula?

7.               También esta formula muestra  que la presión en un punto de un fluido no depende del volumen del líquido que hay por encima de dicho punto, sino ¿de que?

8.               Escriba en forma textual la siguiente formula:



9.               Con  ayuda de su texto exponga por escrito el proceso deductivo que se lleva a cabo para llegar a la formula anterior.

10.            Escriba en  forma textual la siguiente fórmula:



11.            Transcriba el siguiente problema: El tapón que cierra el sumidero de un depósito tiene forma circular, con un radio de 5 cm y se encuentra a una profundidad de 3.5 m. Calcule la fuerza que soporta el tapón ocasionada por el agua.

Toma en cuenta que la densidad ‘del agua es dé 1 000 kg/m³.

La presión en el fondo del depósito ejercida por el agua es:

El área de la superficie del tapón es:

La fuerza ejercida es F = PA, por lo tanto:

  266,9 N

Efectúe el mismo problema anterior con los datos siguientes:

Agua de mar, a una profundidad de 6.5 m de profundad y el tapón con un radio de 0.15   R/4,6804212

FLUIDOS Y LA PRESION

COLEGIO BAUTISTA MIES.     CIENCIAS NATURALES.   2º Bach,  General.              Prof. Adalberto Hernández

FLUIDOS Y LA PRESION. Pág. 20

1.       ¿Qué entiende por un fluido, su característica y quienes se incluyen como tales?

2.       ¿En que se caracterizan los gases y la de los líquidos?

3.       ¿Qué es lo que los hace incompresibles y compresibles a los líquidos?

4.        ¿los gases que los hace comprensibles?

PRESIÓN

5.       ¿Cómo define usted la presión?

6.       Enmarque en un cuadro a color la fórmula para encontrar la presión y explique el significado de cada sigla de ella.

7.       Explique el significado de la siguiente expresión.

8.       Dibuje las dos figuras que tiene en la pagina y de una pequeña explicación de cada una de ella.

9.       Siguiendo el mismo formato del ejemplo 1, numérico del final de la pagina ejecute el siguiente ejerecio. (sólo se le han cambiado valores).

¿Que presión ejerce una caja que pesa 450 N que está apoyada en una superficie de 0.025 m²?
